Kao dobavljač industrijskih konektora, iz prve sam ruke svjedočio kritičnoj ulozi koju integritet signala igra u izvedbi industrijskih konektora. U industrijskim okruženjima, gdje se o pouzdanosti i preciznosti ne može pregovarati, razumijevanje i ispunjavanje zahtjeva za integritet signala je od najveće važnosti.
Razumijevanje integriteta signala u industrijskim konektorima
Cjelovitost signala odnosi se na sposobnost signala da putuje od izvora do odredišta bez značajne degradacije. U kontekstu industrijskih konektora, to znači da električni signali koji se prenose kroz konektore trebaju zadržati svoje izvorne karakteristike, kao što su amplituda, frekvencija i faza.
Jedan od primarnih čimbenika koji utječu na integritet signala je usklađivanje impedancije. Impedancija je otpor koji krug predstavlja protoku izmjenične struje. Kad impedancija konektora i spojenih komponenti nije usklađena, može doći do refleksije. Ove refleksije mogu uzrokovati izobličenje signala, što dovodi do pogrešaka u prijenosu podataka ili kvarova u industrijskoj opremi. Na primjer, u podatkovnim komunikacijskim sustavima velike brzine, čak i male nepodudarnosti impedancije mogu rezultirati značajnom degradacijom signala.
Drugi ključni aspekt je preslušavanje. Preslušavanje se događa kada signal u jednom vodiču inducira neželjeni signal u susjednom vodiču. U industrijskim priključcima, koji često imaju više vodiča u neposrednoj blizini, preslušavanje može biti veliki problem. Posebno su konektori visoke gustoće skloniji preslušavanju. Kako bi se smanjilo preslušavanje, konektori su dizajnirani s odgovarajućom oklopom i razmakom između vodiča.
Specifični zahtjevi za integritet signala za različite vrste industrijskih konektora

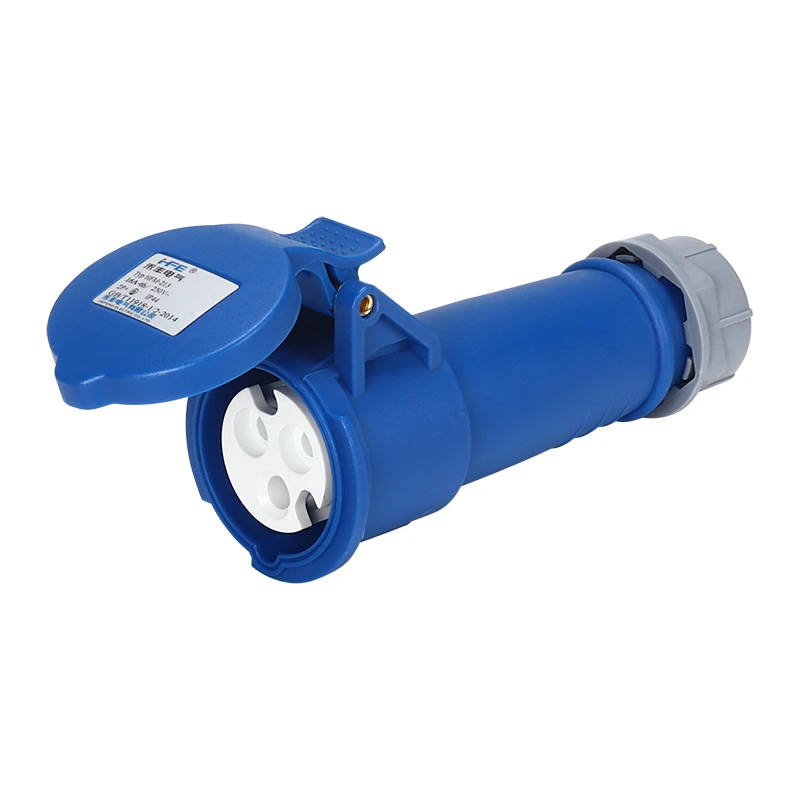

IP44 električni industrijski konektori
IP44 električni industrijski konektoridizajnirani su za pružanje određene razine zaštite od prašine i prskanja vodom. Što se tiče cjelovitosti signala, ovi konektori trebaju osigurati stabilan prijenos signala čak iu teškim uvjetima. Materijali korišteni u izradi ovih konektora trebaju imati dobru električnu vodljivost i izolacijska svojstva. Na primjer, kontakti bi trebali biti izrađeni od visokokvalitetnih metala koji mogu biti otporni na koroziju i oksidaciju, što bi inače moglo utjecati na kvalitetu signala.
IP44 ocjena također implicira da konektor treba biti u stanju održati svoj integritet signala pod mehaničkim opterećenjem. Kućište konektora mora biti dovoljno čvrsto da zaštiti unutarnje komponente od fizičkih oštećenja koja bi mogla poremetiti put signala. Osim toga, mehanizam za brtvljenje konektora trebao bi spriječiti ulazak prašine i vode, budući da ta onečišćenja mogu uzrokovati kratke spojeve ili druge električne probleme.
Trofazni industrijski konektor
Trofazni industrijski konektorkoriste se u industrijskim energetskim sustavima za prijenos trofazne električne energije. Integritet signala u ovim konektorima ključan je za učinkovit i siguran rad industrijskih strojeva. Konektori moraju osigurati uravnoteženu raspodjelu snage između tri faze. Svaka neravnoteža u faznim signalima može dovesti do pregrijavanja, smanjene učinkovitosti, pa čak i oštećenja povezane opreme.
Kako bi se postigao dobar integritet signala, 3-fazni konektori dizajnirani su s preciznom geometrijom kontakata i odgovarajućom izolacijom. Kontakti bi trebali moći podnijeti velike struje bez značajnih padova napona. Dodatno, konektori bi trebali moći izdržati visokofrekventne harmonike koji mogu biti prisutni u elektroenergetskom sustavu. Ovi harmonici mogu uzrokovati smetnje i utjecati na ukupnu izvedbu sustava.
16A industrijski konektor
16A industrijski konektorobično se koriste u industrijskim primjenama gdje je potrebno prenijeti umjerenu količinu električne struje. Cjelovitost signala u ovim konektorima povezana je sa sposobnošću rukovanja nazivnom strujom bez pregrijavanja ili izazivanja fluktuacija napona.
Kontakti u konektorima od 16 A trebaju imati mali otpor kako bi se smanjili gubici energije. To zahtijeva visokokvalitetne materijale i odgovarajuće proizvodne procese. Konektor bi također trebao biti u stanju održati stabilnu vezu pod vibracijama i mehaničkim stresom, budući da ti čimbenici mogu utjecati na električni kontakt i dovesti do degradacije signala.
Razmatranja dizajna i proizvodnje za integritet signala
Kako bi zadovoljili zahtjeve za integritetom signala, proizvođači industrijskih konektora trebaju obratiti pozornost na nekoliko aspekata dizajna i proizvodnje.
Što se tiče dizajna, raspored vodiča unutar konektora je ključan. Vodiči bi trebali biti raspoređeni na način koji minimalizira preslušavanje i neusklađenost impedancije. Na primjer, diferencijalni parovi mogu se koristiti u brzim podatkovnim konektorima za smanjenje elektromagnetskih smetnji. Upotreba zaštitnih materijala, poput metalnih kućišta ili vodljivih premaza, također može pomoći u zaštiti signala od vanjskih smetnji.
Tijekom procesa proizvodnje neophodna je kontrola kvalitete. Kontakti bi trebali biti proizvedeni s visokom preciznošću kako bi se osigurao pravilan električni kontakt. Oplata kontakata mora biti ujednačena i visoke kvalitete kako bi se spriječila korozija. Izolacijske materijale treba pažljivo odabrati kako bi se osigurala dobra električna izolacija i mehanička čvrstoća.
Testiranje i provjera integriteta signala
Prije nego što se industrijski konektori puste na tržište, moraju proći rigorozna testiranja kako bi se osiguralo da zadovoljavaju zahtjeve integriteta signala.
Jedan od uobičajenih testova je mjerenje impedancije. Ovaj test mjeri impedanciju konektora na različitim frekvencijama kako bi se osiguralo da je unutar prihvatljivog raspona. Reflektometrija u vremenskoj domeni (TDR) široko je korištena tehnika za mjerenje impedancije. Šalje kratki električni impuls kroz konektor i mjeri refleksije kako bi odredio profil impedancije.
Ispitivanje preslušavanja također je važno. Ovaj test mjeri količinu smetnji između susjednih vodiča. Konektor treba ispitati na različitim frekvencijama i pod različitim radnim uvjetima kako bi se osiguralo da je preslušavanje unutar navedenih granica.
Suočavanje s izazovima integriteta signala u industrijskim okruženjima
Industrijska okruženja često su teška, s faktorima kao što su visoke temperature, vlaga, vibracije i elektromagnetske smetnje. Ovi čimbenici mogu predstavljati značajne izazove za integritet signala.
Kako bi odgovorili na te izazove, industrijski priključci moraju biti dizajnirani s robusnim materijalima i zaštitnim značajkama. Na primjer, konektori mogu biti opremljeni materijalima otpornim na toplinu kako bi izdržali visoke temperature. Dizajni otporni na vibracije, kao što su mehanizmi za zaključavanje, mogu se koristiti za osiguranje stabilne veze.
Osim toga, elektromagnetska zaštita može se koristiti za zaštitu signala od vanjskih elektromagnetskih smetnji. Ovo je osobito važno u industrijskim okruženjima gdje postoji mnogo električnih uređaja i strojeva koji mogu generirati elektromagnetska polja.
Zaključak
Integritet signala kritičan je aspekt industrijskih konektora. Bilo da jeIP44 električni industrijski konektori,Trofazni industrijski konektor, ili16A industrijski konektor, ispunjavanje zahtjeva za cjelovitost signala ključno je za pouzdan rad industrijske opreme.
Kao dobavljač industrijskih konektora, predani smo pružanju visokokvalitetnih konektora koji zadovoljavaju najstrože standarde integriteta signala. Ako ste na tržištu industrijskih konektora i imate posebne zahtjeve za integritet signala, pozivamo vas da nas kontaktirate radi detaljne rasprave. Naš tim stručnjaka može vam pomoći odabrati prave konektore za vašu aplikaciju i osigurati da zadovoljavaju vaše potrebe za izvedbom.
Reference
- Grover, RC (2008). Razumijevanje integriteta signala. Prentice Hall.
- Montrose, MI (2000). Tehnike dizajna tiskanih pločica za usklađenost s elektromagnetskom kompatibilnošću: priručnik za dizajnere. Wiley - Interscience.
- Johnson, HW i Graham, M. (2003). Širenje signala velike brzine: napredna crna magija. Prentice Hall.
